变压器铁芯接地电流在线监测系统YTX
发布时间:2018-05-23 10:00:01| 浏览次数:

变压器铁芯接地电流在线监测系统

YTX




1、 概述

1.1应用:

YTX型变压器铁心接地电流监测仪主要应用于高压变电站、变电所、发电厂对运行中的变压器铁心接地电流进行监测,超值报警。

1.2功能:

⑴、连续监测铁心接地电流值;

⑵、具有最大电流记忆功能;

、可显示最大电流值和最大电流值时间;

、具有开关信号输出报警;

、报警值可进行就地设定,也可由上位机设定;

、具有RS485远传通讯功能;

、上位机可监测数据,并可查询历史数据



1.3特点:

、本变压器铁心接地电流监测仪可测量最大电流值为10A,并可显示最大电流值及最大电流时出现的时间,便于用户掌握变压器的工作状态。

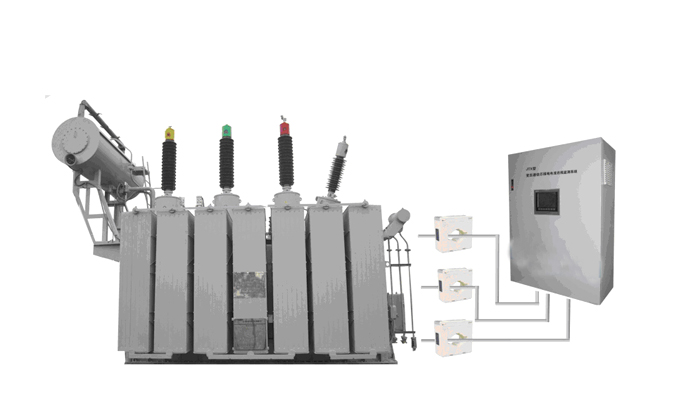

、电流监测仪不用断开被测变压器铁心的接地引下线。接地引下线单匝从变压器铁心接地电流监测仪的上方孔中穿过,不改变被测量变压器铁心的原有接线方式。对运行中的变压器不造成任何安全隐患,具有防外界电磁、电场干扰,测量精度高,数值准确,体积小、重量轻,易于安装。

、电流监测仪由采样电流传感器、数码显示器、电流测量电路、报警电路及远传通讯电路等组成。电路元器件采用工业标准级,工作温度范围广。

、壳体采用304不锈钢材质制作,防护等级IP65,可长期工作于户外。

2、主要技术参数

2.1、测量对象:变压器铁心的对地电流

2.2、测量范围:AC 0~10A

2.3、数字表测量误差:0.1(显示值)

2.4、 工作电源:AC 220V±15%

2.5、消耗功率:8W

2.6、耐受电压:一次(地)与二次(含电路板)之间500V

2.7、过载能力:10倍最大额定电流

2.8、工作环境:海拔高度<2000m,温度-40~80℃,湿度<100%

2.9、通讯传输距离:0~1000m

2.10、通讯传输信号电压:0~5V

2.11、上位机软件进行数据存储及分析,存储容量数万条

2.12、时实在线监测,定点采集

2.13、可以将数据传至远程监控后台进行打印与存储

2.14、通讯信号转换模式:RS485/RS232

2.15、通讯接入微机接口形式为COM

2.16、通讯输入接口转换器为无源(或有源)隔离式转换器

2.17、通讯线路配置请使用双芯异色屏蔽电缆线:1.0~1.5mm2

2.18、通讯时本系统最多可连接:6台电流监测仪

2.19、报警开关信号输出容量:220V交流7A220V直流1A

2.20、壳体结构:

、外形尺寸:320×200×120mm

(2)、一次线安装孔距:475mm

(3)、重量:约6kg
