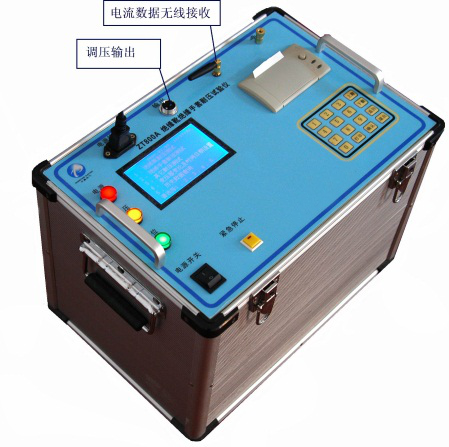

绝缘靴手套测试仪YMJS-612
发布时间:2018-05-23 11:39:07| 浏览次数:

绝缘靴手套测试仪

YMJS-612




一、 概述、

本绝全自动电力安全工器具测试系统是按照国家电力公司关于颁发《电力安全工器具预防性试验规程》(试行)的通知(国电发[2002]777)和国家电网公司电力安全工作规程(变电部分)的要求的设计。本产品各项指标均符合国标的要求。可以按《电力安全工器具预防性试验规程》要求对绝缘鞋、绝缘手套等安全工器具进行智能化绝缘耐压试验,绝缘靴及绝缘手套耐试验周期为半年,试验过程中不允许击穿,同时绝缘靴绝缘绝缘手套泄漏电流不大于限定值。产品适用于所有与电力相关行业.

二、 主要技术指标



电源输入电压

220V±10%     50Hz

控制箱输出电压

0-250V

控制箱输出电流

25A

额定输出电压

50KV

额定输出容量

5KVA

泄漏电流指示表头最大量程

19.9mA

泄漏电流带上脱扣系统后量程

12mA

电压测量误差

±1% +3个字

泄漏电流测量误差

±1% +3个字

泄漏电流分辨率

0.01mA

数显计时

9分钟自由设定

环境温度

-10-40

湿度

90%RH,不结露、仪器不闪烁

连续运行时间

30min间歇

控制箱外形尺寸

425mm×288mm×320mm

试验机外型尺寸

300mm×700mm×600mm

控制箱重量(kg

20

试验机重量(kg

10





三、 被试品测量范围

 绝缘鞋、绝缘手套试验。

四、功能特点

1. 仪器可以同时进行8只绝缘靴或绝缘手套的试验,并测量每只试品的泄漏电流。

2. 绝缘鞋试验采用里面放置小钢珠的干式试验方法,摆脱了传统的往鞋子里灌水做试验,试验完毕后不易晒干的做法。

3. 测量电压和测量电流采用高低压相互对应实时比较,保证测量电压电流值的准确性。

4. 高低压分离,泄漏电流采用抗干扰无线传输技术传输回控制箱,极大的保护人身的安全。

5. 每路试品均具有分断机构,当任意一路击穿时或超过设定泄漏电流值时,该路试品将自动脱离试验,不影响其它试品进行试验。

6. 仪器采用大屏幕液晶汉字显示,显示信息量大,一屏同时显示试验电压、8路高压泄漏电流、万年历、计时时间等参数以及汉字提示内容。

7. 采用高细度的步进电机控制调压器升压过程,全自动进行耐压试验。试验开始后,仪器自动合闸以国标要求升压速度自动升压,到达预定电压开始计时,并保持试验电压、计时到、自动降压,到零后自动断电,提示试验结束,同时显示各试品泄漏电流,并自动保存测试结果。

8. 绝缘靴试验具有专用金属接地托盘,绝缘手套试验具有专用容器,便于操作。

9. 试验变压器变比自由设定,可以与客户现有变压器相互配套

10. 具有过流保护功能。
