干式试验变压器YM-YDJ
发布时间:2018-05-23 14:18:00| 浏览次数:

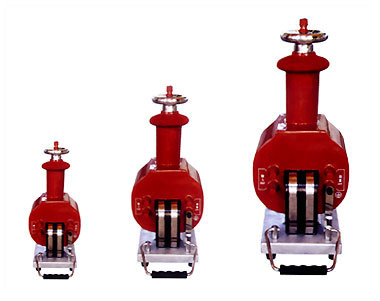

干式试验变压器

YM-YDJ


一、产品简介

本系列变压器,利用先进的生产设备,采用线圈绕组环氧真空浇注及CD型铁芯的新工艺,和同类产品油浸式变压器相比,明显地降低重量,减少体积,在质量上提高了绝缘强度和抗湿程度,并有效地削弱了漏磁而大大加强了变压器承受试验短路电流的冲击能力。

本系列产品具有重量轻,体积小,造型美观,性能稳定,使用携带方便等特点,特别适用于现场操作使用,是国内更新换代的新型交直流两用高压试验变压器。本系列产器适用于电力系统及各电力用户现场检测各种电气设备的绝缘性能试验、电器产品的直流高压小电流的各种电压系统或装置中的高压电源。

二、         通用技术指标

1    输出电压波形:正弦波

2    输出波形畸变率:≤1%。

3    空载损耗:0.2%~0.35%

4    感应耐压水平:1.1UO/1min。

5    单台试验变压器的短路阻抗为:4.5%~12%(±10%)

6    电压可调精度为±1%。

7    电压不稳定度小于1%。

8    过电压保护功能。

9   表面温升: <55℃

10  额定容量下,允许连续运行时间:0.5小时(需长时间运行的变压器,可订制)

11  间续运行时间:10kVA以下,每间隔2小时,允许连续运行0.5小时

           15kVA以上,每间隔4小时,允许连续运行0.5小时

12  一半额定电压和一半额定电流下,允许连续运行4小时。

三、主要技术参数

规格型号

容量

KVA

输入电压(V

输入

电流

A

输出

电压(kV

输出

电流

(mA)

输出直流高压(kV)

最大外型尺寸

(mm)

重量

(kg)

YGTB-1.5/50

1.5

200

7.5

50

30

70

250×180×370

13

YGTB-3/50

3

200

15

60

330×270×600

30

YGTB-5/50

5

200

25

100

400×330×700

47

YGTB-6/50

6

200

30

120

300×310×680

46

YGTB-10/50

10

200

50

200

430×370×750

73

YGTB-20/50

20

400

50

400

470×370×750

85

YGTB-30/50

30

400

75

100

600

140

500×380×780

120

YGTB-5/100

5

200

25

50

430×370×1050

67

YGTB-10/100

10

200

50

100

470×370×1050

80

YGTB-20/100

20

400

50

200

510×410×880

120

YGTB-30/100

30

400

75

300

580×380×880

160

YGTB-50/100

50

400

125

500

650×460×1010

230

 注:以上提供的目录,为本公司生产的干式试验变压器,特殊规格也可以根据用户提供的参数和要求设计生产,以满足用户的需要。
